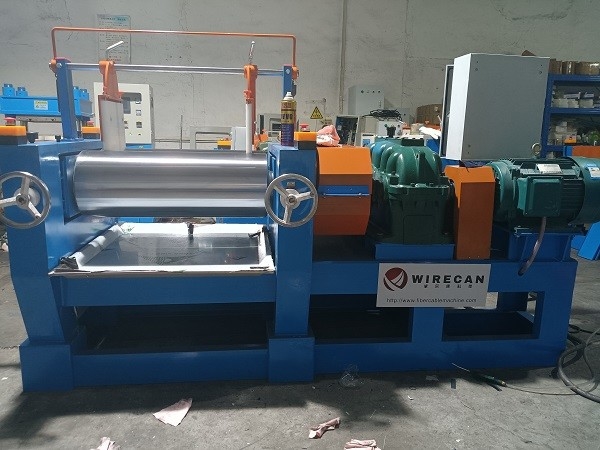

Λάστιχο που αναμιγνύει Mil τη μηχανή μίξης σιλικόνης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | WIRECAN |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Wrk-764 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | USD 3000-5000 |
| Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | D/A, D/P, Western Union |
| Δυνατότητα προσφοράς: | 25 σύνολα/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Λάστιχο σιλικόνης | Πιστοποίηση: | ISO9001 |
|---|---|---|---|
| Τύπος: | Αυτόματος τύπος | Δύναμη: | 15kw |
| Η παραγωγική ικανότητα: | Max.25kg | Υπηρεσία: | 1 εγγύηση έτους |
| Επισημαίνω: | Αυτόματη μηχανή ανάμειξης καουτσούκ κύκλου,μηχανή ανάμειξης καουτσούκ σιλικόνης |
||
Περιγραφή προϊόντων
Λαστιχένια αυτόματα μηχανή μίξης κύκλου εργασιών σιλικόνης λαστιχένια/λάστιχο που αναμιγνύει Mil/σιλικόνη τη μηχανή μίξης
Τεχνικές προδιαγραφές:
| Wrk-150 | Wrk-230 | Wrk-300 | Wrk-360 | Wrk-400 | Wrk-450 | ||
| Διάμετρος κυλίνδρων (χιλ.) | 150 | 230 | 300 | 360 | 400 | 450 | |
| Μήκος κυλίνδρων (χιλ.) | 500 | 630 | 700 | 900 | 1000 | 1200 | |
| Ταχύτητα περιστροφής προ-κυλίνδρων (περιστροφή/λεπτό) | 16.50 | 17.58 | 17.49 | 17.97 | 18.86 | 17.54 | |
| Ταχύτητα περιστροφής πίσω-κυλίνδρων (περιστροφή/λεπτό) | 14.87 | 14.76 | 15.21 | 14.23 | 14.82 | 13.78 | |
| Υλική εισαγωγή ένα χρόνος (κλ) | 1-5 | 10 | 18 | 25 | 40 | 50 | |
| Περίβλημα μειωτών | Πρότυπο | Zq-250 | Zq-350 | Zq-500 | Zq-650 | Zq-650 | Zq-750 |
| Αναλογία μείωσης | 11.8 | 12.64 | 15.75 | 12.64 | 12.64 | 20.25 | |
| Μηχανή | Πρότυπο | Y112m-4 | Y160l-6 | Y200l2-6 | Y225m-6 | Y280s-6 | Y280m-6 |
| Δύναμη (KW) | 4 | 11 | 22 | 30 | 45 | 55 | |
| Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 1440 | 970 | 970 | 980 | 980 | 980 | |
| Βάρος (κλ) | 1000 | 2500 | 4000 | 6500 | 8000 | 12500 | |
| Μέγεθος μηχανών (χιλ.) | 1050*730*1250 | 2600*1300*1300 | 3200*1350*1500 | 3800*1700*1700 | 4250*1850*1800 | 5200*2500*1800 | |
Δομή:

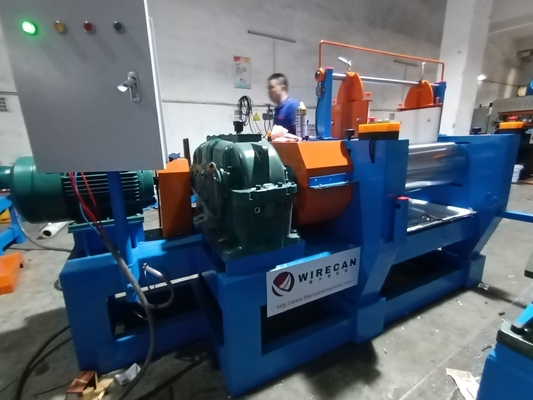

Ο ανοικτός μύλος μίξης είναι ένας μύλος μίξης νέου τύπου με την κύρια μηχανή που είναι κάτω από τους διπλούς κυλίνδρους και το μειωτή που εγκαθίστανται στο σωστό πλαίσιο, έτσι ώστε η μηχανή καταλαμβάνει το λιγότερο διάστημα με τη συμπαγή δομή και είναι πολύ εύκολο να εγκαταστήσει, να λειτουργήσει και να κινηθεί.
Χαρακτηριστικά γνωρίσματα:
1. Κύλινδροι: ο κύλινδρος υιοθετεί το κατεψυγμένο κράμα χυτοσιδήρου (ltg-χ) με 75-80 HS, μετά από να αποσβήσει και την επεξεργασία ακρίβειας με τη μακριά ζωή υπηρεσιών, έτσι η επιφάνεια είναι σκληρή και φορετή είναι σκληρότερο από άλλοι το commom είναι 72HS.
2. Συσκευή στάσεων έκτακτης ανάγκης: Η μηχανή είναι επίσης εξοπλισμένη με τα κουμπιά στάσεων έκτακτης ανάγκης ή τη ράβδο τραβήγματος έκτακτης ανάγκης. Όταν μια έκτακτη ανάγκη συμβαίνει, πιέστε ακριβώς το κουμπί έκτακτης ανάγκης ή τραβήξτε τη ράβδο τραβήγματος, η μηχανή θα σταματήσει αμέσως. Είναι ασφαλές και αξιόπιστο
3. Μηχανές: Χρησιμοποιούμε πάντα OMRON, ηλεκτρικά μέρη εμπορικών σημάτων SIMENS ect ή μπορείτε επιλογή το συνηθισμένο brand.all που η μηχανή είναι υψηλή - ποιότητα και χαμηλού θορύβου, μικρής δόνηση effiency, εκτός από την ενέργεια.
4. Υπερφόρτωση: Αυτός ο ανοικτός μύλος μίξης έχει τις συσκευές προστασίας υπερφόρτωσης, τη μηχανή θα σταματήσουν αυτόματα, εάν υπερφορτώνεται
5. Κιβώτιο εργαλείων: Το σύστημα μετάδοσης υιοθετεί το μειωτή, που έχει μια συμπαγή δομή με την υψηλότερη αποδοτικότητα μετάδοσης, χαμηλότερος θόρυβος και μακρύτερη ζωή υπηρεσιών (ο μειωτής ZQ και ο πλανητικός μειωτής είναι προαιρετικοί)
6. Ο φέρων Μπους: Το διπλό ρουλεμάν κυλίνδρων υπόλοιπου κόσμου σφαιρικό μπορεί να σώσει την ενέργεια από 20-30% (ο νάυλον δακτύλιος και ο ορείχαλκος Μπους είναι προαιρετικοί)
7. Δομή: Η βάση και το πλαίσιο είναι ενωμένες στενά και αντιμετωπισμένες με την ανόπτηση για την πίεση της ανακούφισης
8. Σφραγίζοντας συσκευή: Η δομή σφραγίδων με το ειδικό σχέδιο μπορεί να αποβάλει το φαινόμενο διαρροής του λαδώνοντας πετρελαίου
9.Cooling σύστημα: η κυκλοφορία του ατμού και του νερού βρύσης μπορεί να είναι μέσω των κυλίνδρων για να ελέγξει τη θερμοκρασία
10.Safe ηλεκτρικά μέρη: Όλες οι ηλεκτρικές συνδέσεις είναι ασφαλείς: το βραχυκύκλωμα δεν είναι δυνατό με κάθε μέσο.
