Γραμμή εξώθησης παραγωγής Uni - Tube Air - Blown Micro Optical Cable
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | I-suntop |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1set |
|---|---|
| Τιμή: | By negotiation |
| Συσκευασία λεπτομέρειες: | Πλαστικό κιβώτιο film+wooden |
| Χρόνος παράδοσης: | Min.50working ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | Μέχρι τη διαφορετική μηχανή |
|
Λεπτομερής ενημέρωση |
|||
| χαλαρό υλικό σωλήνων: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| Εφαρμογή: | κατασκευή Uni-Tube Air-Blown | Υπηρεσία: | εγγύηση ενός έτους, μακροχρόνια συντήρηση |
| Τάση ισχύος: | 80KW 380V 50HZ AC 3 φάση | ||
| Επισημαίνω: | Γραμμή εξώθησης μικροοπτικών καλωδίων,γραμμή εξώθησης οπτικού καλωδίου με αέρα |
||
Περιγραφή προϊόντων
Γραμμή εξώθησης μικροοπτικών καλωδίων Uni-Tube Air-blown Micro Optical Cable
Μηχάνημα καλωδίων οπτικών ινών i-suntop 20220228.pdf

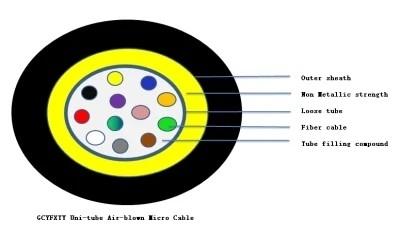

1.Περιγραφή γιαΜικροοπτικό καλώδιο Uni-Tube Air-blown:
Οι οπτικές ίνες στεγάζονται σε ένα χαλαρό σωλήνα που είναι κατασκευασμένος από πλαστικό υψηλού συντελεστή και είναι γεμάτος με ένωση πλήρωσης σωλήνων.Τα νήματα αραμιδίου τοποθετούνται έξω από τον χαλαρό σωλήνα ως το μέλος αντοχής, και στη συνέχεια εξωθείται ένα περίβλημα με αυλακώσεις.Αυτός ο τύπος καλωδίου είναι ιδιαίτερα εφαρμόσιμος σε κατασκευές αερισμού σε δίκτυα πρόσβασης.
2.Ποια μηχανή διαδικασίας γιαΟπτικό καλώδιο GYFY 12 πυρήνων ASU-Unitube:
- Μηχάνημα βαφής και περιτύλιξης ινών
- Χαλαρή γραμμή παραγωγής σωλήνων
- Μηχανή προσάραξης SZ
- Γραμμή επένδυσης καλωδίων
3.Προδιαγραφή μηχανής χρωματισμού και επανατύλιξης ινών
| Σύστημα ελέγχου | Διεπαφή ανθρώπου-μηχανής + Έλεγχος PLC |
| Ισχύς λαμπτήρα | Υιοθετήστε την ελαφριά ισχύ της μάρκας της Ταϊβάν |
| Λάμπα | Μπορεί να επιλέξει Εισαγωγή UV-A, να εξασφαλίσει την ποσότητα σκλήρυνσης |
| Συσκευή τραβέρσας | Αυτόματη λήψη και διάβαση συσκευών |
| ταχύτητα δομής | Μέγ.1800 |
| ταχύτητα χρωματισμού | Μέγ. 1500 |
| πάχος στρώσης χρωματισμού | 3~5μm |
| εξοφλήσει την ένταση | 0,4N～1,2N±0,05N |
| τραβέρσα βήμα | 0,1 έως 1,5 χλστ |
| υπερβολική απώλεια μετά το χρωματισμό | ≤0,02dB/Km |
| ΜΕΓΙΣΤΗ.Μέγεθος καρούλι οπτικών ινών | Φ236 *Φ160*108*Φ25,4mm(25KM καρούλι) |
| εξουσία | 380V±10% 50Hz |
| Χρωματική ικανότητα | περίπου 90 χλμ/ώρα. |
| βάρος μηχανής | 850 κιλά |

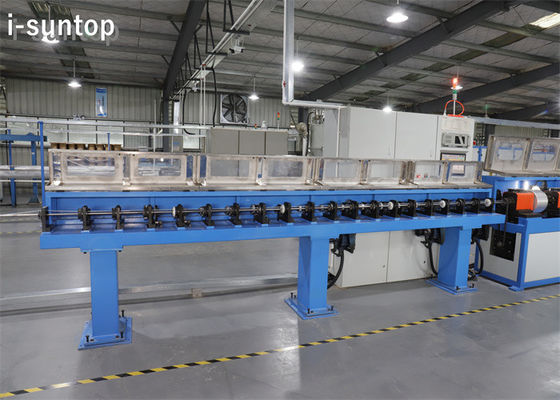

3. Προδιαγραφή της γραμμής παραγωγής χαλαρών σωλήνων:
| Τύπος εξωθητή | Εξωθητήρας 50×25 |
| υλικό εξώθησης | PBT |
| ταχύτητα δομής | Μέγ.800μ/λεπτό |
| ταχύτητα παραγωγής | (1,8 χιλιοστά PBT χαλαρός σωλήνας) |
| Αριθμός τροχών εξόφλησης οπτικών ινών | 12 |
| Προδιαγραφές τροχών αποπληρωμής οπτικών ινών | Τυπικά καρούλια οπτικών ινών 25km και 50km |
| Τάση αποπληρωμής της οπτικής ίνας | 0,4Ν-1,5Ν |
| Προδιαγραφές τροχών τύλιξης | Καρούλι PN630 και καρούλι PN800 |
| υπερβολική απώλεια μετά την εξώθηση | ≤ 0,02db / km (sm fiber@ 1310nm, 1550nm) |
| Κεντρικό ύψος μηχανής | 1000mm από το φόντο |
4.Προδιαγραφή της μηχανής προσάραξης SZ:
| ταχύτητα δομής | Μέγ.100μ/λεπτό |
| Αριθμός χαλαρών κυλίνδρων αποπληρωμής σωλήνα | 12 |
| Προδιαγραφές κυλίνδρων αποπληρωμής χαλαρού σωλήνα | PN630-800mm |
| SZ στριφτό βήμα | 50mm-800mm |
| Αντίστροφη γωνία SZ | μέγιστη: 1800rpm |
| Η μέγιστη ταχύτητα ανάγλυφης κεφαλής | max: 4000rpm |
| Ανάγλυφο βήμα | 20mm-500mm |
| Πρόσθετη απώλεια | ≤ 0,02db / km (sm fiber) |
| Απαιτήσεις τροφοδοσίας | 68KVA, AC380V ±10% 50HZ τριφασικό πεντασύρμα |
| Κατανάλωση ενέργειας | περίπου 40 KW/h |
| Χωρητικότητα | 4~6 χλμ/ώρα |
5.Προδιαγραφή γραμμής επένδυσης καλωδίων:
Διάμετρος πυρήνα καλωδίου | 5-25mm |
Διάμετρος χαλαρού σωλήνα | 1,5-3mm |
Διάμετρος καλωδίου | 5-35mm |
Πάχος τοίχου καλωδίου | 1,0-3,0 χλστ |
Ταχύτητα δομής γραμμής | 100μ/λεπτό |
Ταχύτητα παραγωγής γραμμής | 80m/min (διάμετρος καλωδίου:10mm) |
Πρόσθετη εξασθένηση | 0,02dB/km (1310 και 1550) |
Έξοδος εξωθητή | Μέγιστο 280 kg/h |
