190m/Min διπλή γραμμή παραγωγής καλωδίων οπτικών ινών για το καλώδιο πτώσης FTTH
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | I-suntop |
| Πιστοποίηση: | SGS |
| Αριθμό μοντέλου: | Ι-50 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1set |
|---|---|
| Τιμή: | By negotiation |
| Συσκευασία λεπτομέρειες: | Πλαστικό κιβώτιο film+wooden |
| Χρόνος παράδοσης: | Min.30working ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | Μέχρι τη διαφορετική μηχανή |
|
Λεπτομερής ενημέρωση |
|||
| Χρήση: | κατασκευή του καλωδίου καλωδίων πτώσης FTTH +Simplex/duplex | Ταχύτητα σχεδίου: | Max.190m/λ. |
|---|---|---|---|
| Αριθ. των εξελίκτρων εξόφλησης οπτικής ίνας: | 4/6/12 | υπερβολική απώλεια μετά από την εξώθηση: | 1550nm<=0.2dB/km (ενιαία οπτική ίνα φορμών) |
| Εξουσιοδότηση: | 18month | Τάση: | 3-phase 5wire 380V 50HZ |
| Σερβο μηχανή: | Danfoss | PLC: | Siemens |
| Επισημαίνω: | διπλή γραμμή παραγωγής καλωδίων οπτικών ινών,190m/min γραμμή παραγωγής καλωδίων οπτικών ινών,διπλό καλώδιο που κατασκευάζει τη μηχανή |
||
Περιγραφή προϊόντων
Γραμμή παραγωγής καλωδίων οπτικών ινών καλωδίων πτώσης FTTH +Simplex/duplex
ι-suntop-εγώ μηχανή 20220228.pdf καλωδίων οπτικών ινών
1. Περιγραφή για τη γραμμή παραγωγής καλωδίων οπτικών ινών καλωδίων πτώσης FTTH +Simplex/duplex:
Αυτή η γραμμή παραγωγής καλωδίων οπτικών ινών κάνει το καλώδιο οπτικών ινών καλωδίων πτώσης FTTH +Simplex/duplex, εξωτερική διάμετρος 5.0mm μέγιστο.
Δομές καλωδίων:
Α. μονοκατευθυντική διπλή εξωτερική διάμετρος καλωδίων patchcord: 1.2/1.6/2.0/3.0mm, ίνες απομονωτών 0.6/0.9mm + νήμα Kevlar/aramid ενισχύουν τα μέλη + τη θήκη LSZH/PVC.
Β. η πολυ εξωτερική διάμετρος 5.0mm καλωδίων διανομής πυρήνων μέγιστο, νήμα ινών +Kevlar/aramid απομονωτών 6core 0.9mm ενισχύει τα μέλη + τη θήκη LSZH/PVC.
Γ. η μίνι διάμετρος 3.8mm οπτικών καλωδίων ινών μικροϋπολογιστών εσωτερική εξωτερική μέγιστο μέχρι χρωματισμένο το 24core γυμνό νήμα ινών +Kevlar/aramid ενισχύει τα μέλη + τη θήκη LSZH/PVC.
Καλώδιο πτώσης Δ. FTTH: οι γυμνοί ίνες + ο χάλυβας wires/FRP ενισχύουν τα μέλη + τη θήκη LSZH/PVC/PE,
2. Τεχνικές παράμετροι της γραμμής παραγωγής καλωδίων οπτικών ινών καλωδίων πτώσης FTTH +Simplex/duplex:
| Τύπος εξωθητών | 50×25 εξωθητής του /65 ×25 |
| υλικό εξώθησης | LSZH, PVC, PE |
| ταχύτητα δομών | Max.190m/λ. |
|
ταχύτητα παραγωγής |
Max.120m/λ. (LSZH) 100m/min (PVC) για 2.0*5.0mm FTTH |
| Αριθ. των εξελίκτρων εξόφλησης οπτικής ίνας | 2 ή 4 εξέλικτρα |
| Προδιαγραφή των εξελίκτρων εξόφλησης οπτικής ίνας | εξέλικτρα οπτικής ίνας 25km και 50km τυποποιημένα |
| Ένταση εξόφλησης της οπτικής ίνας | 0.4N-1.5N |
| Επικεφαλής αριθ. του ραφιού εξόφλησης ενίσχυσης | 2 κεφάλια |
| Προδιαγραφή των εξελίκτρων εξόφλησης ενίσχυσης | PN400 εξέλικτρα και εξέλικτρα ø254×ø116×ø180×ø32 |
| προδιαγραφή ενίσχυσης | ø0.4-ø1.0 |
| Ένταση εξόφλησης της ενίσχυσης | 5N-20N |
| Ένταση λήψης | 5-15N |
| Προδιαγραφή εξελίκτρων λήψης | PN400 εξέλικτρο και εξέλικτρο PN630 (κεντρική διάμετρος ø 56 τρυπών άξονων) |
| υπερβολική απώλεια μετά από την εξώθηση | 1550nm<> |
| Κεντρικό ύψος της μηχανής | 1000mm από το υπόβαθρο |
3. Διαμόρφωση γραμμών για τη γραμμή παραγωγής καλωδίων οπτικών ινών καλωδίων πτώσης FTTH +Simplex/duplex:
| Στοιχεία | Qty. |
| Μεγαλύτερη εξόφληση χαλύβδινων συρμάτων μελών Stengthen Φ800 | 1set |

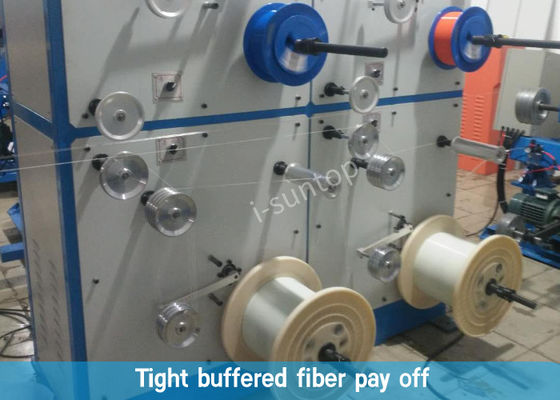

| 4 μικρή εξόφληση χαλύβδινων συρμάτων ινών +2head FRP/κεφαλιών | 1set |

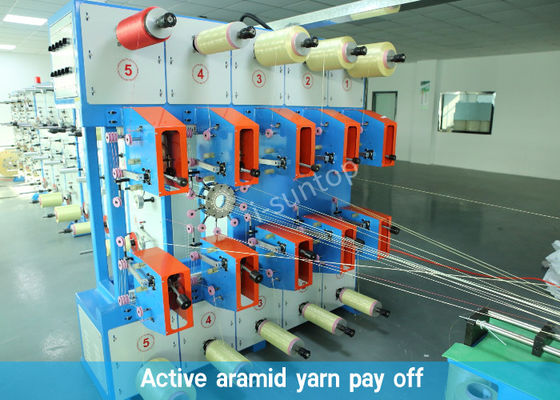

| Το παθητικό νήμα του /active aramid πληρώνει μακριά | |
| Κινητή υποστήριξη φορμών | 1set |

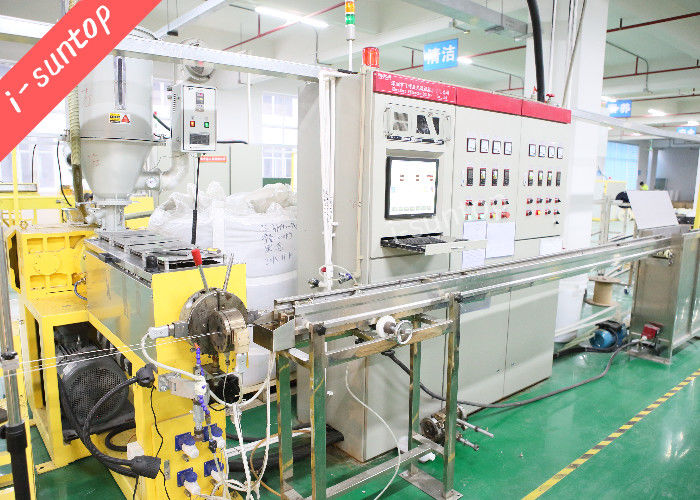

| εξωθητής 50 με δύο το ζύγωμα, ένα για το καλώδιο πτώσης FTTH, ένα για το μονοκατευθυντικό/διπλό καλώδιο | 1set |
| 50kg ξηρότερο +hopper | 1set |
| IPC+PLC σύστημα ελέγχου προγράμματος | 1set |
| γούρνα νερού 2.5m κινούμενη και θερμή δεξαμενή νερού | 1set |
| 8m σταθερά γούρνα και δροσίζοντας νερό tank+chiller δροσίζοντας νερού τύπων | 1set |
| μετρητής διαμέτρων λέιζερ | 1set |

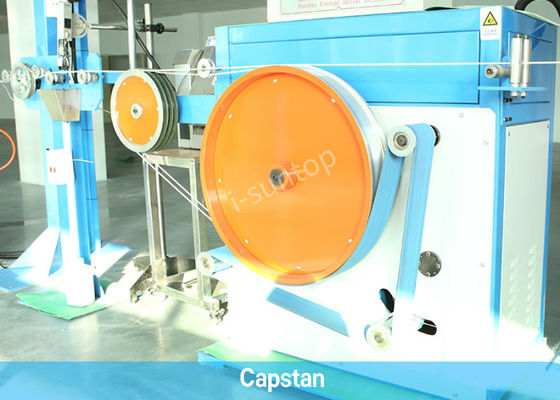

| εργάτης διπλός-ροδών | 1set |
| συσσωρευτής καλωδίων | 1set |
|
λήψη διπλός-άξονων 400630mm |
1set |
